1. 최소 신장 트리(최소 스패닝 트리 ; Minimum Spanning Tree)

최소한의 간선을 이용하여 모든 정점을 연결한 트리.



(1) 순환이 발생하면 안됨

ex) 0 -> 1 -> 2 -> 0 -> 1 ...



(2) 정점이 N개이면 간선은 N-1개



2. 크루스칼 알고리즘 (Kruskal MST Algorithm)

탐욕적인(greedy) 방법을 이용함.

-> 지금 순간에 최적인 답을 선택하여 결과를 도출



- 원리

(1) 코스트가 가장 낮은 간선들을 선택

(2) 코스트가 가장 낮은 다른 간선을 연결

(3) 그 다음으로 코스트가 낮은 간선을 연결 반복

단, 연결 사이에 순환이 발생하면 안됨(MST의 조건에 미달)

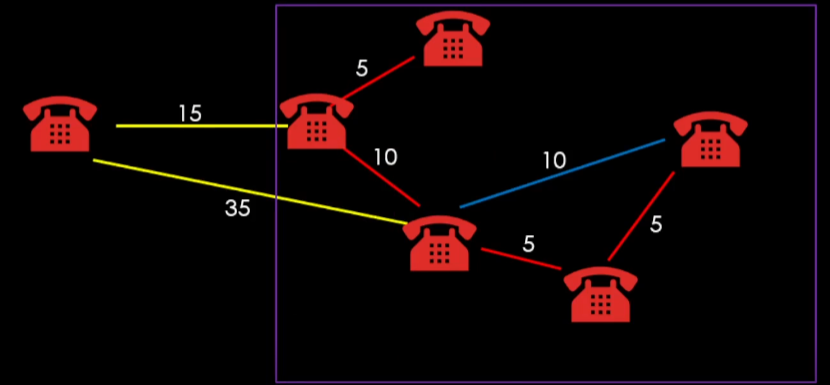

- 순환을 판단하는 방법

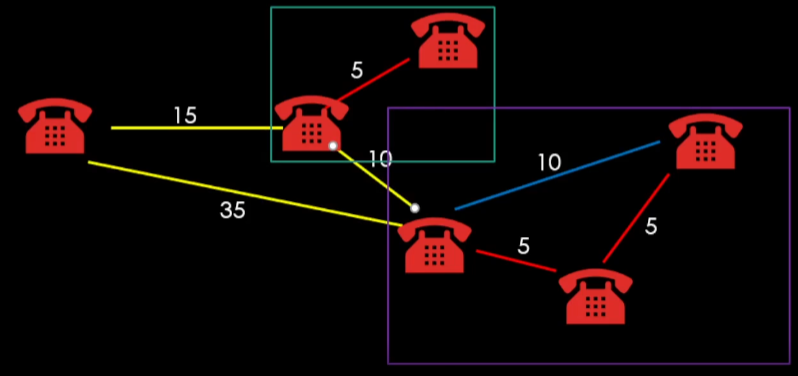

연결이 완료된 정점들을 그룹으로 관리한다.

이 때 같은 그룹내에서 정점과 정점을 새로운 간선으로 추가하면 순환이 발생한다.

(다른 그룹과의 연결은 순환이 아니다)



다른 그룹과 연결되면 하나의 그룹으로 통합한다.

<- 유니온-파인드 알고리즘 사용



3. 코드 분석

이전 글에서 작성한 DisjointSet class를 그대로 사용한다.



6-1. 상호 배타적 집합 (Disjoint Set)

최소 스패닝 트리를 공부하기 전에, 최소 스패닝 트리에 적용되는 서로소 집합에 대해서 공부한다. 1. 상호 배타적 집합(서로소 집합) ; Disjoint Set - 공통 원소(혹은 공통 부분 집합)를 가지지 않는

crat.tistory.com



(1) 그래프 구현하기

struct Vertex
{
	// data
};

vector<Vertex> vertices;
vector<vector<int>> adjacent;

void CreateGraph()
{
	vertices.resize(6); // 6개의 정점 사용
	adjacent = vector<vector<int>>(6, vector<int>(6, -1)); // 이중 배열,

	adjacent[0][1] = adjacent[1][0] = 15;
	adjacent[0][3] = adjacent[3][0] = 35;
	adjacent[1][2] = adjacent[2][1] = 5;
	adjacent[1][3] = adjacent[3][1] = 10;
	adjacent[3][4] = adjacent[4][3] = 5;
	adjacent[3][5] = adjacent[5][3] = 10;
	adjacent[5][4] = adjacent[4][5] = 5;
}

위 그림을 보고 정점과 그래프를 구현한다.

vertices는 각 정점을, adjacent는 각 간선들의 연결을 나타낸다.

여기에서 adjacent는 이중배열이며 모든 요소가 -1로 초기화 되어 있다.



(2) 경로의 코스트를 저장하는 구조체

struct CostEdge // u에서 v까지 코스트
{
	int cost;
	int u;
	int v;

	bool operator<(CostEdge& other)
	{
		return cost < other.cost;
	}
};

정점 u에서 정점 v 까지의 코스트를 cost에 저장하는 구조체이다.

아래에 작성된 Kruskal 함수에서 쓰인다.



4. Kruskal 알고리즘

(1) 이중 반복문

int Kruskal(vector<CostEdge>& selected) // 계산한 코스트를 반환
{
	int ret = 0;

	selected.clear();

	vector<CostEdge> edges;

	for (int u = 0; u < adjacent.size(); u++)
	{
		for (int v = 0; v < adjacent[u].size(); v++)
		{
			// 간선이 중복되지 않게 한다
			if (u > v)
				continue;

			int cost = adjacent[u][v];
			if (cost == -1)
				continue;


			edges.push_back(CostEdge{ cost, u, v });
		}
	}

	std::sort(edges.begin(), edges.end());



결과값을 반환할 ret 변수를 0으로 초기화한다.

알고리즘에 의해 코스트가 가장 낮은 간선들이 edges 배열에 push_back 된다.

이 때 adjacent 이중 배열이 양방향 연결로 되어있기 때문에, if 문을 통해서 중복을 방지한다.



또한 정점 간 연결이 되어있지 않으면(cost = -1) continue로 함수를 빠져나온다.

이후에 sort를 사용하여 오름차순으로 정렬한다(큰 값이 배열의 가장 오른쪽에 있다).



(2) 그룹 구성하기

	// 그룹 구성
	DisjointSet sets(vertices.size());

	for (CostEdge& edge : edges)
	{
		// 순환을 회피하기 위해 같은 그룹이면 스킵
		if (sets.Find(edge.u) == sets.Find(edge.v))
			continue;

		// 하나의 그룹으로 합침
		sets.Merge(edge.u, edge.v);
		selected.push_back(edge);
		ret += edge.cost;
	}

	// 코스트가 가장 낮은 정점을 선택

	return ret;
}

사전에 사용했던 DisjointSet class를 이용하여 정점들을 그룹화한다.

그리고 정렬되어 있는 edges 배열의 각 요소를 순회한다.

edge의 u와 v가 속한 그룹의 루트 노드를 비교하여 서로 같다면(같은 그룹내에 있다면) 함수를 빠져나온다.

그렇지 않다면 그룹을 하나로 합친다.

처음 입력받았던 배열인 selected에 순회중인 edges의 각 정점들(edge)을 하나씩 밀어넣는다.

그리고 ret에 코스트를 더해 최종적인 코스트를 반환한다.



(3) main

int main()
{
	CreateGraph();

	vector<CostEdge> selected;
	int cost = Kruskal(selected);
}

중지점을 걸어 확인하면 아래와 같이 최종 코스트와 Kruskal 알고리즘에 따라 선택된 간선을 확인할 수 있다.

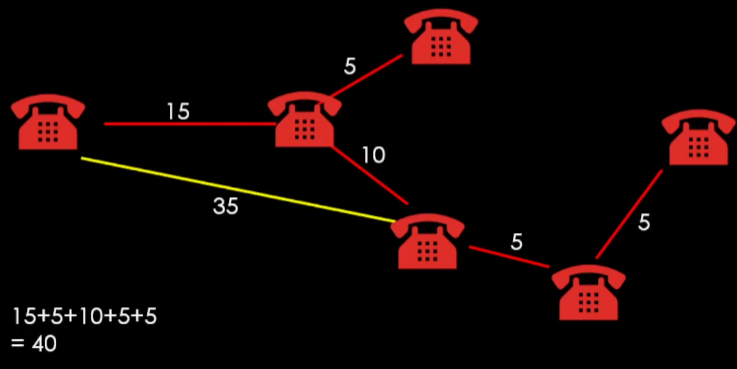

최종 코스트

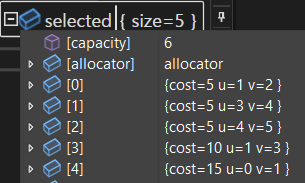

Kruskal 알고리즘에 의해 선택된 간선들
